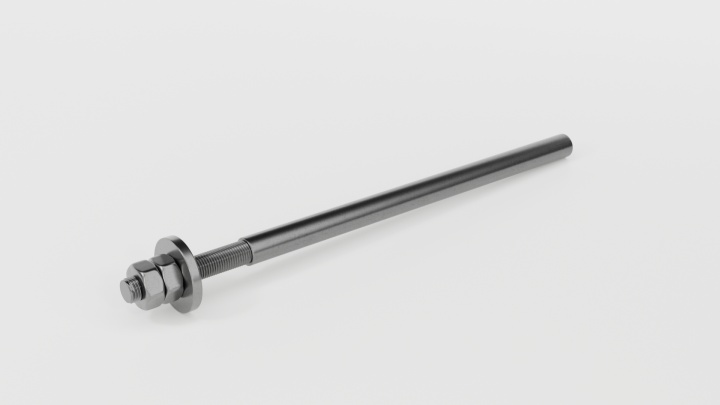

Болт фундаментный тип 5 состоит из прутка круглого сечения с нанесенной с одного края метрической резьбой.
Данные болты применяется при возведении столбчатых фундаментов промышленных и гражданских объектов а также при строительстве фундаментов под оборудование и фундаментов технологических линий.
Особенностью фундаментных болтов тип 5 является установка в предварительно пробуренные отверстия в готовых фундаментах, что позволяет широко применять в строительстве.
Болты фундаментные тип 5 устанавливают в предварительно просверленное отверстие в готовом столбчатом фундаменте, фундаментной плите или другом железобетонном основании.
Фиксация фундаментного болта в теле фундамента происходит за счет клеевых материалов или при помощи цементно-песчаного раствора.
Во время установки фундаментных болтов необходимо контролировать точность установки во избежание отклонений от проектных значений.
Технологи производства фундаментных болтов тип 5.
Болты тип 5 изготавливаются из горячекатаной круглой стали марок Ст3сп, Сталь 45, Сталь 40Х, а также 09Г2С.
Заготовка для фундаментного болта нарезается на лентоотрезном станке, в дальнейшем с одного края нарезается метрическая резьба. Согласно ГОСТа диаметр резьбы при изготовлении болтов применяется от М12 до М48. При изготовлении фундаментных болтов тип 5 наше предприятие придерживается требований указанных в
шпилька — ГОСТ 24379.1-2012 (ГОСТ 24379-80);
шайба — ГОСТ 11371-78;
гайки — ГОСТ 5915-70.
Наше предприятие готово выполнить заказ на изготовление фундаментных болтов по индивидуальным характеристикам клиента.
Указанные в прайсе цены ориентировочные. Окончательная стоимость определяется исходя из объема, сроков и типа продукции.

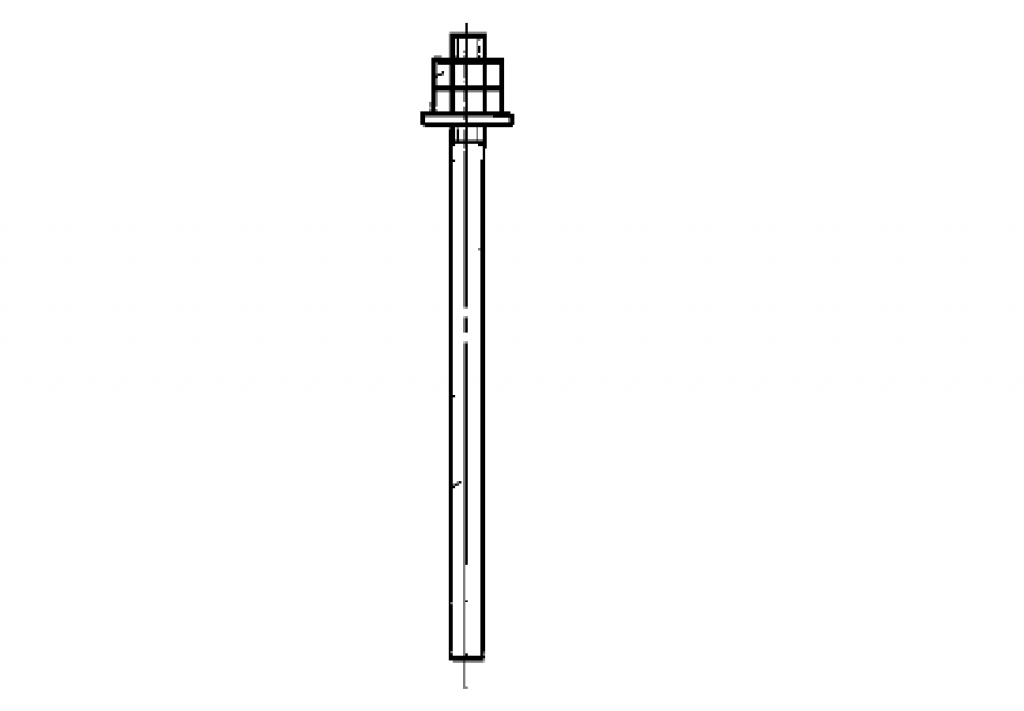

Типы, конструкция и основные размеры болтов
Примеры условных обозначений:
Болт типа 5, диаметром резьбы d = 24 мм, длинной L = 800 мм, со шпилькой из стали Ст3пс2:
БОЛТ 5 М24 х 800. Ст3пс2 ГОСТ 24379.1-2012
Болт типа 5, диаметром резьбы d = 30 мм, длинной L = 1000 мм, со шпилькой из стали 09Г2С:
БОЛТ 5 М30 х 1000. 09Г2С ГОСТ 24379.1-2012
Конструкции и размеры шпилек
Предельные отклонения размеров - по ГОСТ 25347-82 и ГОСТ 25348-82.
Резьба - по ГОСТ 24705-2004, поле допуска 8g - по ГОСТ 16093-2004.
Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.
Прайс-лист
| Болт фундаментный тип 5 | М12 | х | 150 | Вес | 0,18 | кг. | Стоимость за ед. | 200 | руб. |
| Болт фундаментный тип 5 | М12 | х | 200 | Вес | 0,23 | кг. | Стоимость за ед. | 210 | руб. |
| Болт фундаментный тип 5 | М12 | х | 250 | Вес | 0,27 | кг. | Стоимость за ед. | 250 | руб. |
| Болт фундаментный тип 5 | М12 | х | 300 | Вес | 0,32 | кг. | Стоимость за ед. | 260 | руб. |
| Болт фундаментный тип 5 | М12 | х | 350 | Вес | 0,36 | кг. | Стоимость за ед. | 280 | руб. |
| Болт фундаментный тип 5 | М12 | х | 400 | Вес | 0,4 | кг. | Стоимость за ед. | 310 | руб. |
| Болт фундаментный тип 5 | М12 | х | 450 | Вес | 0,45 | кг. | Стоимость за ед. | 320 | руб. |
| Болт фундаментный тип 5 | М16 | х | 150 | Вес | 0,36 | кг. | Стоимость за ед. | 210 | руб. |
| Болт фундаментный тип 5 | М16 | х | 200 | Вес | 0,44 | кг. | Стоимость за ед. | 250 | руб. |
| Болт фундаментный тип 5 | М16 | х | 250 | Вес | 0,51 | кг. | Стоимость за ед. | 260 | руб. |
| Болт фундаментный тип 5 | М16 | х | 300 | Вес | 0,59 | кг. | Стоимость за ед. | 280 | руб. |
| Болт фундаментный тип 5 | М16 | х | 350 | Вес | 0,67 | кг. | Стоимость за ед. | 310 | руб. |
| Болт фундаментный тип 5 | М16 | х | 400 | Вес | 0,75 | кг. | Стоимость за ед. | 320 | руб. |
| Болт фундаментный тип 5 | М16 | х | 450 | Вес | 0,83 | кг. | Стоимость за ед. | 330 | руб. |
| Болт фундаментный тип 5 | М16 | х | 500 | Вес | 0,91 | кг. | Стоимость за ед. | 340 | руб. |
| Болт фундаментный тип 5 | М16 | х | 600 | Вес | 1,07 | кг. | Стоимость за ед. | 380 | руб. |
| Болт фундаментный тип 5 | М20 | х | 150 | Вес | 0,57 | кг. | Стоимость за ед. | 200 | руб. |
| Болт фундаментный тип 5 | М20 | х | 200 | Вес | 0,69 | кг. | Стоимость за ед. | 200 | руб. |
| Болт фундаментный тип 5 | М20 | х | 250 | Вес | 0,82 | кг. | Стоимость за ед. | 210 | руб. |
| Болт фундаментный тип 5 | М20 | х | 300 | Вес | 0,94 | кг. | Стоимость за ед. | 210 | руб. |
| Болт фундаментный тип 5 | М20 | х | 350 | Вес | 1,06 | кг. | Стоимость за ед. | 230 | руб. |
| Болт фундаментный тип 5 | М20 | х | 400 | Вес | 1,19 | кг. | Стоимость за ед. | 250 | руб. |
| Болт фундаментный тип 5 | М20 | х | 450 | Вес | 1,31 | кг. | Стоимость за ед. | 250 | руб. |
| Болт фундаментный тип 5 | М20 | х | 500 | Вес | 1,43 | кг. | Стоимость за ед. | 280 | руб. |
| Болт фундаментный тип 5 | М20 | х | 600 | Вес | 1,68 | кг. | Стоимость за ед. | 330 | руб. |
| Болт фундаментный тип 5 | М20 | х | 710 | Вес | 1,95 | кг. | Стоимость за ед. | 390 | руб. |
| Болт фундаментный тип 5 | М20 | х | 800 | Вес | 2,17 | кг. | Стоимость за ед. | 410 | руб. |
| Болт фундаментный тип 5 | М24 | х | 200 | Вес | 1,04 | кг. | Стоимость за ед. | 210 | руб. |
| Болт фундаментный тип 5 | М24 | х | 250 | Вес | 1,22 | кг. | Стоимость за ед. | 250 | руб. |
| Болт фундаментный тип 5 | М24 | х | 300 | Вес | 1,39 | кг. | Стоимость за ед. | 280 | руб. |
| Болт фундаментный тип 5 | М24 | х | 350 | Вес | 1,57 | кг. | Стоимость за ед. | 320 | руб. |
| Болт фундаментный тип 5 | М24 | х | 400 | Вес | 1,75 | кг. | Стоимость за ед. | 340 | руб. |
| Болт фундаментный тип 5 | М24 | х | 450 | Вес | 1,93 | кг. | Стоимость за ед. | 390 | руб. |
| Болт фундаментный тип 5 | М24 | х | 500 | Вес | 2,1 | кг. | Стоимость за ед. | 410 | руб. |
| Болт фундаментный тип 5 | М24 | х | 600 | Вес | 2,46 | кг. | Стоимость за ед. | 490 | руб. |
| Болт фундаментный тип 5 | М24 | х | 710 | Вес | 2,85 | кг. | Стоимость за ед. | 560 | руб. |
| Болт фундаментный тип 5 | М24 | х | 800 | Вес | 3,17 | кг. | Стоимость за ед. | 610 | руб. |
| Болт фундаментный тип 5 | М24 | х | 900 | Вес | 3,52 | кг. | Стоимость за ед. | 680 | руб. |
| Болт фундаментный тип 5 | М30 | х | 250 | Вес | 2,17 | кг. | Стоимость за ед. | 410 | руб. |
| Болт фундаментный тип 5 | М30 | х | 300 | Вес | 2,44 | кг. | Стоимость за ед. | 470 | руб. |
| Болт фундаментный тип 5 | М30 | х | 350 | Вес | 2,72 | кг. | Стоимость за ед. | 550 | руб. |
| Болт фундаментный тип 5 | М30 | х | 400 | Вес | 3 | кг. | Стоимость за ед. | 590 | руб. |
| Болт фундаментный тип 5 | М30 | х | 450 | Вес | 3,28 | кг. | Стоимость за ед. | 640 | руб. |
| Болт фундаментный тип 5 | М30 | х | 500 | Вес | 3,55 | кг. | Стоимость за ед. | 690 | руб. |
| Болт фундаментный тип 5 | М30 | х | 600 | Вес | 4,11 | кг. | Стоимость за ед. | 810 | руб. |
| Болт фундаментный тип 5 | М30 | х | 710 | Вес | 4,72 | кг. | Стоимость за ед. | 920 | руб. |
| Болт фундаментный тип 5 | М30 | х | 800 | Вес | 5,22 | кг. | Стоимость за ед. | 1000 | руб. |
| Болт фундаментный тип 5 | М30 | х | 900 | Вес | 5,77 | кг. | Стоимость за ед. | 1096 | руб. |
| Болт фундаментный тип 5 | М30 | х | 1000 | Вес | 6,33 | кг. | Стоимость за ед. | 1076 | руб. |
| Болт фундаментный тип 5 | М30 | х | 1120 | Вес | 6,99 | кг. | Стоимость за ед. | 1188 | руб. |
| Болт фундаментный тип 5 | М36 | х | 300 | Вес | 3,56 | кг. | Стоимость за ед. | 605 | руб. |
| Болт фундаментный тип 5 | М36 | х | 350 | Вес | 3,96 | кг. | Стоимость за ед. | 673 | руб. |
| Болт фундаментный тип 5 | М36 | х | 400 | Вес | 4,35 | кг. | Стоимость за ед. | 740 | руб. |
| Болт фундаментный тип 5 | М36 | х | 450 | Вес | 4,75 | кг. | Стоимость за ед. | 808 | руб. |
| Болт фундаментный тип 5 | М36 | х | 500 | Вес | 5,15 | кг. | Стоимость за ед. | 876 | руб. |
| Болт фундаментный тип 5 | М36 | х | 600 | Вес | 5,95 | кг. | Стоимость за ед. | 1041 | руб. |
| Болт фундаментный тип 5 | М36 | х | 710 | Вес | 6,83 | кг. | Стоимость за ед. | 1195 | руб. |
| Болт фундаментный тип 5 | М36 | х | 800 | Вес | 7,55 | кг. | Стоимость за ед. | 1321 | руб. |
| Болт фундаментный тип 5 | М36 | х | 900 | Вес | 8,35 | кг. | Стоимость за ед. | 1461 | руб. |
| Болт фундаментный тип 5 | М36 | х | 1000 | Вес | 9,15 | кг. | Стоимость за ед. | 1601 | руб. |
| Болт фундаментный тип 5 | М36 | х | 1120 | Вес | 10,11 | кг. | Стоимость за ед. | 1769 | руб. |
| Болт фундаментный тип 5 | М36 | х | 1250 | Вес | 11,14 | кг. | Стоимость за ед. | 1950 | руб. |
| Болт фундаментный тип 5 | М42 | х | 350 | Вес | 5,66 | кг. | Стоимость за ед. | 991 | руб. |
| Болт фундаментный тип 5 | М42 | х | 400 | Вес | 6,21 | кг. | Стоимость за ед. | 1087 | руб. |
| Болт фундаментный тип 5 | М42 | х | 450 | Вес | 6,75 | кг. | Стоимость за ед. | 1181 | руб. |
| Болт фундаментный тип 5 | М42 | х | 500 | Вес | 7,3 | кг. | Стоимость за ед. | 1278 | руб. |
| Болт фундаментный тип 5 | М42 | х | 600 | Вес | 8,38 | кг. | Стоимость за ед. | 1467 | руб. |
| Болт фундаментный тип 5 | М42 | х | 710 | Вес | 9,54 | кг. | Стоимость за ед. | 1670 | руб. |
| Болт фундаментный тип 5 | М42 | х | 800 | Вес | 10,56 | кг. | Стоимость за ед. | 1848 | руб. |
| Болт фундаментный тип 5 | М42 | х | 900 | Вес | 11,64 | кг. | Стоимость за ед. | 2037 | руб. |
| Болт фундаментный тип 5 | М42 | х | 1000 | Вес | 12,73 | кг. | Стоимость за ед. | 2228 | руб. |
| Болт фундаментный тип 5 | М42 | х | 1120 | Вес | 14,04 | кг. | Стоимость за ед. | 2457 | руб. |
| Болт фундаментный тип 5 | М42 | х | 1250 | Вес | 15,45 | кг. | Стоимость за ед. | 2704 | руб. |
| Болт фундаментный тип 5 | М42 | х | 1320 | Вес | 16,21 | кг. | Стоимость за ед. | 2837 | руб. |
| Болт фундаментный тип 5 | М48 | х | 400 | Вес | 8,33 | кг. | Стоимость за ед. | 1458 | руб. |
| Болт фундаментный тип 5 | М48 | х | 450 | Вес | 9,04 | кг. | Стоимость за ед. | 1582 | руб. |
| Болт фундаментный тип 5 | М48 | х | 500 | Вес | 9,75 | кг. | Стоимость за ед. | 1706 | руб. |
| Болт фундаментный тип 5 | М48 | х | 600 | Вес | 11,17 | кг. | Стоимость за ед. | 1955 | руб. |
| Болт фундаментный тип 5 | М48 | х | 710 | Вес | 12,73 | кг. | Стоимость за ед. | 2228 | руб. |
| Болт фундаментный тип 5 | М48 | х | 800 | Вес | 13,98 | кг. | Стоимость за ед. | 2447 | руб. |
| Болт фундаментный тип 5 | М48 | х | 900 | Вес | 15,43 | кг. | Стоимость за ед. | 2700 | руб. |
| Болт фундаментный тип 5 | М48 | х | 1000 | Вес | 16,85 | кг. | Стоимость за ед. | 2949 | руб. |
| Болт фундаментный тип 5 | М48 | х | 1120 | Вес | 18,55 | кг. | Стоимость за ед. | 3246 | руб. |
| Болт фундаментный тип 5 | М48 | х | 1250 | Вес | 20,4 | кг. | Стоимость за ед. | 3570 | руб. |
| Болт фундаментный тип 5 | М48 | х | 1320 | Вес | 21,39 | кг. | Стоимость за ед. | 3743 | руб. |
| Болт фундаментный тип 5 | М48 | х | 1400 | Вес | 22,53 | кг. | Стоимость за ед. | 3943 | руб. |
