Фундаментные болты тип 1, исполнение 1 применяют при строительстве гражданских и промышленных объектов. Применение болтов тип 1.1 при строительстве зданий и сооружений позволяет надежно фиксировать конструкции на фундаменте. Применение болтов тип 1, исполнение 1 при устройстве фундаментов для размещения оборудования технологических линий позволяет получить высокую устойчивость.
Технология установки фундаментных болтов тип 1 исполнение 1
Болты тип 1, исполнение 1 устанавливаются в проектное положение до проведения бетонных работ. Во избежание отклонения положение болтов от проектных значений во время и после заливки бетона их жестко фиксируют на арматурном каркасе фундамента при помощи вязальной проволоки. Еще один способ обеспечить сохранность осевых размеров между болтами, это объединить их в фундаментный блок при помощи металлической полосы и сварки.
Технологи производства фундаментных болтов тип 1 исполнение 1

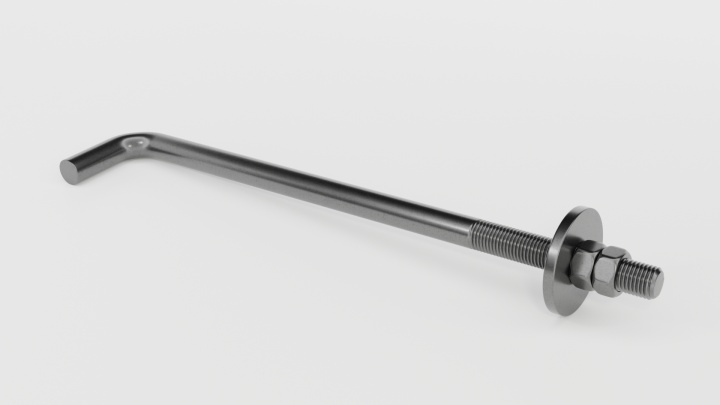

Фундаментные болты тип 1, исполнение 1 представляет собой металлический стержень круглого сечения один край из которого имеет загиб под углом 90 градусов, а на другом краю элемента нанесена резьба. Такая конструкция болта позволяет после устройства фундамента надежно фиксировать болт в бетоне.
Фундаментные болты тип 1 согласно ГОСТ изготавливаются диаметром от 12 до 48 мм.
Примеры условных обозначений:
Болт тип 1, исполнение 1, диаметром резьбы d = 24 мм, длинной L = 800 мм, со шпилькой из стали Ст3пс2:
БОЛТ 1.1 М24 х 800. Ст3пс2 ГОСТ 24379.1-2012
Болт тип 1, исполнение 1, диаметром резьбы d = 30 мм, длинной L = 1000 мм, со шпилькой из стали 09Г2С:
БОЛТ 1.1 М30 х 1000. 09Г2С ГОСТ 24379.1-2012
При изготовлении фундаментных болтов тип 5 наше предприятие придерживается требований указанных в
шпилька — ГОСТ 24379.1-2012 (ГОСТ 24379-80);
шайба — ГОСТ 11371-78;
гайки — ГОСТ 5915-70.
Типы, конструкция и основные размеры болтов
Конструкции и размеры шпилек
Наше предприятие готово выполнить заказ на изготовление фундаментных болтов по индивидуальным характеристикам клиента.
Указанные в прайсе цены ориентировочные. Окончательная стоимость определяется исходя из объема, сроков и типа продукции.
Прайс-лист
| Болт фундаментный тип 1.1 | М12 х 300 | Вес | 0,35 | кг. | Стоимость за ед. | 215 | руб. |
| Болт фундаментный тип 1.1 | М12 х 400 | Вес | 0,44 | кг. | Стоимость за ед. | 215 | руб. |
| Болт фундаментный тип 1.1 | М12 х 500 | Вес | 0,52 | кг. | Стоимость за ед. | 235 | руб. |
| Болт фундаментный тип 1.1 | М12 х 600 | Вес | 0,61 | кг. | Стоимость за ед. | 235 | руб. |
| Болт фундаментный тип 1.1 | М12 х 710 | Вес | 0,71 | кг. | Стоимость за ед. | 265 | руб. |
| Болт фундаментный тип 1.1 | М12 х 800 | Вес | 0,79 | кг. | Стоимость за ед. | 265 | руб. |
| Болт фундаментный тип 1.1 | М12 х 900 | Вес | 0,88 | кг. | Стоимость за ед. | 285 | руб. |
| Болт фундаментный тип 1.1 | М12 х 1000 | Вес | 0,97 | кг. | Стоимость за ед. | 285 | руб. |
| Болт фундаментный тип 1.1 | М16 х 300 | Вес | 0,66 | кг. | Стоимость за ед. | 235 | руб. |
| Болт фундаментный тип 1.1 | М16 х 400 | Вес | 0,82 | кг. | Стоимость за ед. | 255 | руб. |
| Болт фундаментный тип 1.1 | М16 х 500 | Вес | 0,97 | кг. | Стоимость за ед. | 285 | руб. |
| Болт фундаментный тип 1.1 | М16 х 600 | Вес | 1,13 | кг. | Стоимость за ед. | 275 | руб. |
| Болт фундаментный тип 1.1 | М16 х 710 | Вес | 1,31 | кг. | Стоимость за ед. | 285 | руб. |
| Болт фундаментный тип 1.1 | М16 х 800 | Вес | 1,45 | кг. | Стоимость за ед. | 315 | руб. |
| Болт фундаментный тип 1.1 | М16 х 900 | Вес | 1,6 | кг. | Стоимость за ед. | 325 | руб. |
| Болт фундаментный тип 1.1 | М16 х 1000 | Вес | 1,77 | кг. | Стоимость за ед. | 355 | руб. |
| Болт фундаментный тип 1.1 | М16 х 1120 | Вес | 1,95 | кг. | Стоимость за ед. | 395 | руб. |
| Болт фундаментный тип 1.1 | М16 х 1250 | Вес | 2,15 | кг. | Стоимость за ед. | 415 | руб. |
| Болт фундаментный тип 1.1 | М20 х 400 | Вес | 1,32 | кг. | Стоимость за ед. | 235 | руб. |
| Болт фундаментный тип 1.1 | М20 х 500 | Вес | 1,57 | кг. | Стоимость за ед. | 265 | руб. |
| Болт фундаментный тип 1.1 | М20 х 600 | Вес | 1,81 | кг. | Стоимость за ед. | 315 | руб. |
| Болт фундаментный тип 1.1 | М20 х 710 | Вес | 2,09 | кг. | Стоимость за ед. | 345 | руб. |
| Болт фундаментный тип 1.1 | М20 х 800 | Вес | 2,31 | кг. | Стоимость за ед. | 395 | руб. |
| Болт фундаментный тип 1.1 | М20 х 900 | Вес | 2,55 | кг. | Стоимость за ед. | 415 | руб. |
| Болт фундаментный тип 1.1 | М20 х 1000 | Вес | 2,8 | кг. | Стоимость за ед. | 465 | руб. |
| Болт фундаментный тип 1.1 | М20 х 1120 | Вес | 3,1 | кг. | Стоимость за ед. | 505 | руб. |
| Болт фундаментный тип 1.1 | М20 х 1250 | Вес | 3,43 | кг. | Стоимость за ед. | 565 | руб. |
| Болт фундаментный тип 1.1 | М20 х 1320 | Вес | 3,6 | кг. | Стоимость за ед. | 595 | руб. |
| Болт фундаментный тип 1.1 | М20 х 1400 | Вес | 3,79 | кг. | Стоимость за ед. | 606 | руб. |
| Болт фундаментный тип 1.1 | М24 х 500 | Вес | 2,35 | кг. | Стоимость за ед. | 376 | руб. |
| Болт фундаментный тип 1.1 | М24 х 600 | Вес | 2,71 | кг. | Стоимость за ед. | 434 | руб. |
| Болт фундаментный тип 1.1 | М24 х 710 | Вес | 3,1 | кг. | Стоимость за ед. | 496 | руб. |
| Болт фундаментный тип 1.1 | М24 х 800 | Вес | 3,42 | кг. | Стоимость за ед. | 547 | руб. |
| Болт фундаментный тип 1.1 | М24 х 900 | Вес | 3,77 | кг. | Стоимость за ед. | 603 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1000 | Вес | 4,13 | кг. | Стоимость за ед. | 661 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1120 | Вес | 4,56 | кг. | Стоимость за ед. | 730 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1250 | Вес | 5,03 | кг. | Стоимость за ед. | 805 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1320 | Вес | 5,28 | кг. | Стоимость за ед. | 845 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1400 | Вес | 5,55 | кг. | Стоимость за ед. | 888 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1500 | Вес | 5,9 | кг. | Стоимость за ед. | 944 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1600 | Вес | 6,26 | кг. | Стоимость за ед. | 1002 | руб. |
| Болт фундаментный тип 1.1 | М24 х 1700 | Вес | 6,61 | кг. | Стоимость за ед. | 1058 | руб. |
| Болт фундаментный тип 1.1 | М30 х 600 | Вес | 4,55 | кг. | Стоимость за ед. | 728 | руб. |
| Болт фундаментный тип 1.1 | М30 х 710 | Вес | 5,16 | кг. | Стоимость за ед. | 826 | руб. |
| Болт фундаментный тип 1.1 | М30 х 800 | Вес | 5,66 | кг. | Стоимость за ед. | 906 | руб. |
| Болт фундаментный тип 1.1 | М30 х 900 | Вес | 6,22 | кг. | Стоимость за ед. | 995 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1000 | Вес | 6,77 | кг. | Стоимость за ед. | 1083 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1120 | Вес | 7,43 | кг. | Стоимость за ед. | 1189 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1250 | Вес | 8,15 | кг. | Стоимость за ед. | 1304 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1320 | Вес | 8,53 | кг. | Стоимость за ед. | 1365 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1400 | Вес | 8,99 | кг. | Стоимость за ед. | 1438 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1500 | Вес | 9,54 | кг. | Стоимость за ед. | 1526 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1600 | Вес | 10,1 | кг. | Стоимость за ед. | 1616 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1700 | Вес | 10,65 | кг. | Стоимость за ед. | 1704 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1800 | Вес | 11,21 | кг. | Стоимость за ед. | 1794 | руб. |
| Болт фундаментный тип 1.1 | М30 х 1900 | Вес | 11,76 | кг. | Стоимость за ед. | 1882 | руб. |
| Болт фундаментный тип 1.1 | М30 х 2000 | Вес | 12,32 | кг. | Стоимость за ед. | 1971 | руб. |
| Болт фундаментный тип 1.1 | М36 х 710 | Вес | 7,59 | кг. | Стоимость за ед. | 1214 | руб. |
| Болт фундаментный тип 1.1 | М36 х 800 | Вес | 8,31 | кг. | Стоимость за ед. | 1330 | руб. |
| Болт фундаментный тип 1.1 | М36 х 900 | Вес | 9,1 | кг. | Стоимость за ед. | 1456 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1000 | Вес | 9,91 | кг. | Стоимость за ед. | 1586 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1120 | Вес | 10,85 | кг. | Стоимость за ед. | 1736 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1250 | Вес | 11,88 | кг. | Стоимость за ед. | 1901 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1320 | Вес | 12,43 | кг. | Стоимость за ед. | 1989 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1400 | Вес | 13,1 | кг. | Стоимость за ед. | 2096 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1500 | Вес | 13,9 | кг. | Стоимость за ед. | 2224 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1600 | Вес | 14,7 | кг. | Стоимость за ед. | 2352 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1700 | Вес | 15,5 | кг. | Стоимость за ед. | 2480 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1800 | Вес | 16,29 | кг. | Стоимость за ед. | 2606 | руб. |
| Болт фундаментный тип 1.1 | М36 х 1900 | Вес | 17,09 | кг. | Стоимость за ед. | 2734 | руб. |
| Болт фундаментный тип 1.1 | М36 х 2000 | Вес | 17,89 | кг. | Стоимость за ед. | 2862 | руб. |
| Болт фундаментный тип 1.1 | М36 х 2120 | Вес | 18,85 | кг. | Стоимость за ед. | 3016 | руб. |
| Болт фундаментный тип 1.1 | М36 х 2240 | Вес | 19,81 | кг. | Стоимость за ед. | 3170 | руб. |
| Болт фундаментный тип 1.1 | М36 х 2300 | Вес | 20,29 | кг. | Стоимость за ед. | 3246 | руб. |
| Болт фундаментный тип 1.1 | М42 х 800 | Вес | 11,81 | кг. | Стоимость за ед. | 1890 | руб. |
| Болт фундаментный тип 1.1 | М42 х 900 | Вес | 12,89 | кг. | Стоимость за ед. | 2062 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1000 | Вес | 13,98 | кг. | Стоимость за ед. | 2237 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1120 | Вес | 15,29 | кг. | Стоимость за ед. | 2446 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1250 | Вес | 16,71 | кг. | Стоимость за ед. | 2674 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1320 | Вес | 17,47 | кг. | Стоимость за ед. | 2795 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1400 | Вес | 18,33 | кг. | Стоимость за ед. | 2933 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1500 | Вес | 19,42 | кг. | Стоимость за ед. | 3107 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1600 | Вес | 20,5 | кг. | Стоимость за ед. | 3280 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1700 | Вес | 21,59 | кг. | Стоимость за ед. | 3454 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1800 | Вес | 22,68 | кг. | Стоимость за ед. | 3629 | руб. |
| Болт фундаментный тип 1.1 | М42 х 1900 | Вес | 23,76 | кг. | Стоимость за ед. | 3802 | руб. |
| Болт фундаментный тип 1.1 | М42 х 2000 | Вес | 24,85 | кг. | Стоимость за ед. | 3976 | руб. |
| Болт фундаментный тип 1.1 | М42 х 2120 | Вес | 26,16 | кг. | Стоимость за ед. | 4186 | руб. |
| Болт фундаментный тип 1.1 | М42 х 2240 | Вес | 27,47 | кг. | Стоимость за ед. | 4395 | руб. |
| Болт фундаментный тип 1.1 | М42 х 2300 | Вес | 28,11 | кг. | Стоимость за ед. | 4498 | руб. |
| Болт фундаментный тип 1.1 | М42 х 2360 | Вес | 28,76 | кг. | Стоимость за ед. | 4602 | руб. |
| Болт фундаментный тип 1.1 | М42 х 2500 | Вес | 30,29 | кг. | Стоимость за ед. | 4846 | руб. |
| Болт фундаментный тип 1.1 | М48 х 900 | Вес | 17,41 | кг. | Стоимость за ед. | 2786 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1000 | Вес | 18,83 | кг. | Стоимость за ед. | 3013 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1120 | Вес | 20,53 | кг. | Стоимость за ед. | 3285 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1250 | Вес | 22,38 | кг. | Стоимость за ед. | 3581 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1320 | Вес | 23,37 | кг. | Стоимость за ед. | 3739 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1400 | Вес | 24,51 | кг. | Стоимость за ед. | 3922 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1500 | Вес | 25,93 | кг. | Стоимость за ед. | 4149 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1600 | Вес | 27,35 | кг. | Стоимость за ед. | 4376 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1700 | Вес | 28,77 | кг. | Стоимость за ед. | 4603 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1800 | Вес | 30,19 | кг. | Стоимость за ед. | 4830 | руб. |
| Болт фундаментный тип 1.1 | М48 х 1900 | Вес | 31,61 | кг. | Стоимость за ед. | 5058 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2000 | Вес | 33,03 | кг. | Стоимость за ед. | 5285 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2120 | Вес | 34,73 | кг. | Стоимость за ед. | 5557 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2240 | Вес | 36,44 | кг. | Стоимость за ед. | 5830 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2300 | Вес | 37,29 | кг. | Стоимость за ед. | 5966 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2360 | Вес | 38,07 | кг. | Стоимость за ед. | 6091 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2500 | Вес | 40,13 | кг. | Стоимость за ед. | 6421 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2650 | Вес | 42,26 | кг. | Стоимость за ед. | 6762 | руб. |
| Болт фундаментный тип 1.1 | М48 х 2800 | Вес | 44,39 | кг. | Стоимость за ед. | 7102 | руб. |
